| Выделить: | Измеритель диаметра кабеля Лазер,Измеритель диаметра провода лазера,Лазерный диаметр трубы |
||
|---|---|---|---|
Провод, кабель, труба, лазерный диаметрявляется высокоточное расследованиекоторый использует лазерное сканирование для проведения бесконтактного измерения в режиме онлайн.

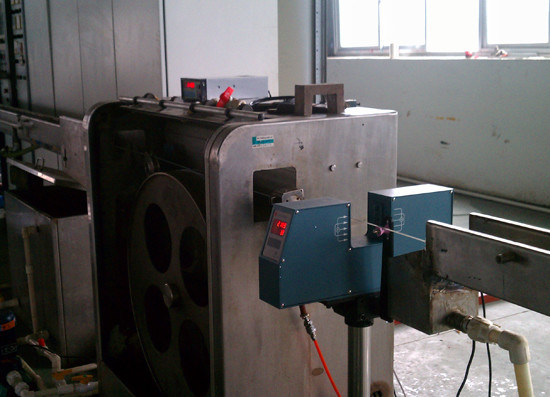

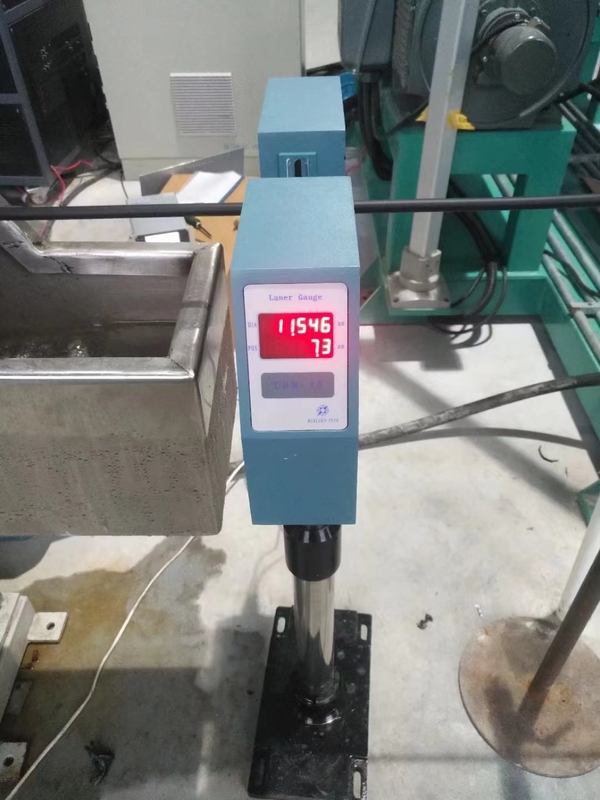

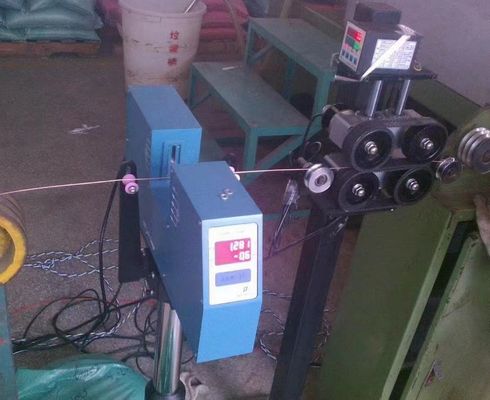

В основном используется в различных проводов, кабелей, труб производственной линии, измеренияи регулировать скорость винта экструдера или скорость тяги, чтобы контролироватьможет также применяться к наружному диаметру заготовки и размеруизмерения.
1. Технические параметры

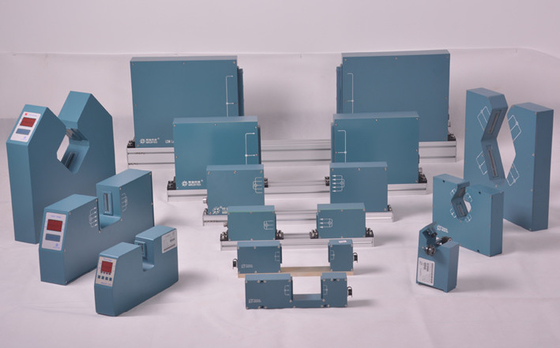

| Модель | LDM-25 | LDM-50 | LDM-100B | LDM-150 | ||
| Диапазон измерений | 0.2-20 мм | 0.2-45 мм | 0.2-95 мм | 0.2-145 мм | ||
| Минимальный размер | 0.2 мм | 0.2 мм | 0.2 мм | 0.2 мм | ||
| Максимальный размер | 20 мм | 45 мм | 95 мм | 145 мм | ||
| Точность* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| Повторяемость** | 0.5мм | 0.5мм | 0.5мм | 1мм | ||
| Резолюция | 0.001 мм | 0.001 мм | 0.001 мм | 0.001 мм | ||
| Размер | 48.5х20х8.5см | 48.5х20х8.5см | 62х25х6см | 92х29х9,5 см | ||
| Единицы измерения | мм | мм | мм | мм | ||
| Сила | ~ 220 В±15%, 50-60 Гц | |||||
| Температура | - 10~40°C | |||||
| Влажность | <85% RH | |||||
|
Главный размеры Серийный ввод/вывод |
Стандартный:Опции RS485:RS232 / USB | |||||
| Протокол связи | Модбус/Профибус | |||||
| Предварительные настройки | Диаметр, +Тол,-Тол, Установка сигнализации | |||||
| Прозрачное измерение | Вариант | Вариант | Вариант | Вариант | ||
| Выход управления | ||||||
| Серийный ввод/вывод | RS485 | |||||
| Аналоги Выпуск | 16 бит±Выход 10В постоянного тока | |||||
| Выход реле | 2 вольта свободно (состояние, верхняя толерантность, нижняя толерантность) | |||||
2. Показатели эффективности
Измерение: лазерное сканирование
Лазер: видимый красный полупроводниковый лазер
Выходная мощность лазера: < 2 мВт
Рабочее напряжение: ~ 220V ± 15% 50 - 60Hz
Рабочая температура: -10 ~ 40 °C
Влажность воздуха: < 85% RH
Режим работы: непрерывный
Потребление энергии: < 30WВнешние габариты:
Размеры: LDM-25/LDM-50 Измерительная головка: 461mm×80mm×200mm
3Устройство с следующими характеристиками
i. может быть подключен PLC, промышленный компьютер.
RROFIBUS-DP может быть выделен и MODBUS-конвертер и PLC, IPC Connect.
Может быть оборудован пультом дистанционного управления DDC-3, DDC-5, на экструдере и автоматической
Контроль обратной связи для контроля толерантности, улучшения качества продукта, снижения
потребление.

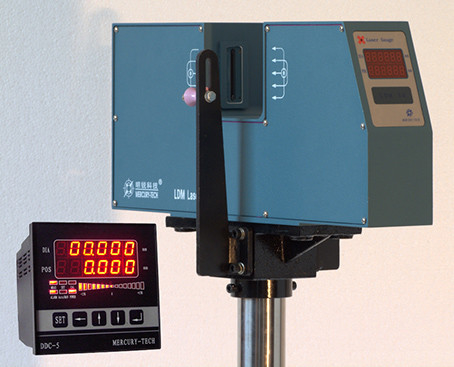

4Дисплейный контроллер (модель: DDC-7202, DDC-5)
i. Используется для дистанционного отображения и управления.
ii. применимо к двигателям постоянного тока, VVVF.
Контроллер может управлять скоростью экструдера или трактора в соответствии сдопустимость диаметра.
Дистанция сигнала: более 500 м
Выходное напряжение: ±10В
С RS485 Он может подключиться к PLC промышленности управления компьютером
PROFIBUS-DP или MODBUS
Можно выбрать.
Внешние габариты: 164 мм × 85 мм × 280 мм (модель:DDC-3)
100 мм × 100 мм × 120 мм (модель:DDC-5)
Размер отверстия для установки: 152 mm×76 mm (модель:DDC-3)
90 мм × 90 мм (модель:DDC-5)
