Подробная информация о продукте:
Оплата и доставка Условия:
|
| Выделить: | Лазерный диаметр кабеля,LDM-25XY Лазерный диаметр |
||
|---|---|---|---|

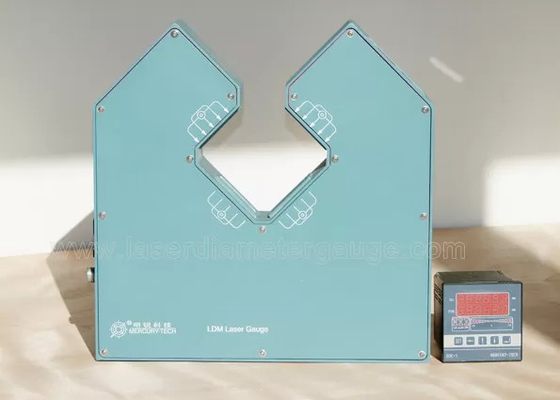

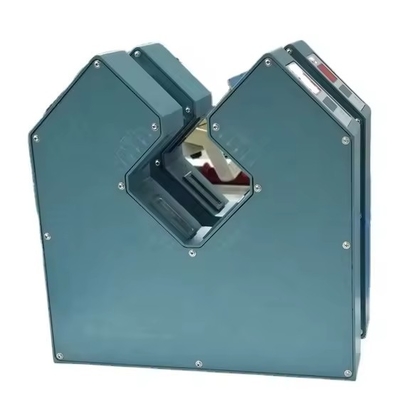

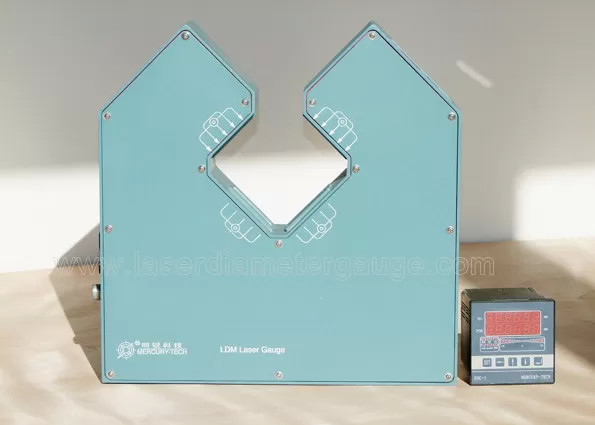

Лазерный диаметр для кабеляявляется высокоточным онлайн-измерением, которое использует лазерное сканирование для проведения бесконтактного онлайн-исследования. Он (а именно ось X и ось Y) одновременно измеряет диаметр в двух направлениях.

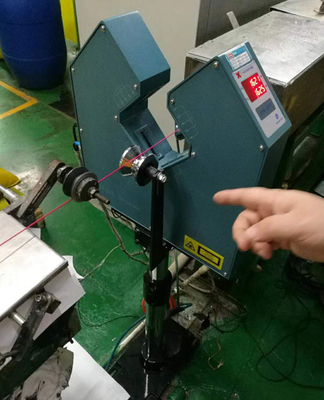

Применяется для металлических проводов, стекла, труб, проводов и кабелей и т. д. Диаметр измерения и управления.
2. Технические параметры
Точность дифференциации диапазона измерения модели
LDM-25XY 0,2-20 мм 0.001±0,01% × ((численность) ±0,001 мм

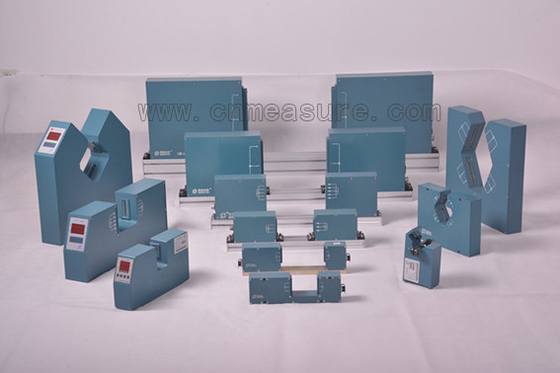

| Модель | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Диапазон измерений | 0.2-20 мм | 0.2-45 мм | 0.2-95 мм | 0.2-145 мм | 0.2-205 мм | 0.2-375 мм | |||||
| Минимальный размер | 0.2 мм | 0.2 мм | 0.2 мм | 0.2 мм | 0.2 мм | 0.2 мм | |||||
| Максимальный размер | 20 мм | 45 мм | 95 мм | 145 мм | 205 мм | 375 мм | |||||
| Точность | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Резолюция | 0.001 мм | 0.001 мм | 0.001 мм | 0.001 мм | 0.001 мм | 0.001 мм | |||||
| Размер | 48.5х20х8.5см | 48.5х20х8.5см | 62х25х6см | 92х29х9,5 см | 121х36х8,5 см | 45х50х8,5 смx2) | |||||
| Единицы измерения | мм | мм | мм | мм | мм | мм | |||||
| Сила | ~ 220 В±15%, 50-60 Гц | ||||||||||
| Температура | - 10~40°C | ||||||||||
| Влажность | < 85% RH | ||||||||||
|
Главный размеры Серийный ввод/вывод |
Стандарт:Опции RS485:RS232 / USB / Profibus | ||||||||||
| Предварительные настройки | Диаметр, +Тол,-Тол, Установка сигнализации | ||||||||||
| Прозрачное измерение | Вариант | Вариант | Вариант | Вариант | Вариант | Вариант | |||||
| Выход управления | |||||||||||
| Серийный ввод/вывод | RS485 | ||||||||||
| Аналоги Выпуск | 16 бит±Выход 10В постоянного тока | ||||||||||
| Выход реле | 2 вольта свободно (состояние, верхняя толерантность, нижняя толерантность) | ||||||||||
Основные особенности
1.Неконтактное измерение диаметра лазера, высокая скорость, высокая точность и хорошая повторяемость.
2.В режиме реального времени внешний диаметр и округлость отображения, улучшить контроль качества и эффективность производства, уменьшить отходы материалов.
3.Различные цифровые и аналоговые функции управления сигналом, для достижения полностью автоматизированного производства.
4.Различные предопределенные функции, номинальное значение, верхнее и нижнее допустимое, предопределенное управление сигнализацией, легко работать.
3Показатели эффективности:
Измерение: лазерное сканирование
Лазер: видимый красный полупроводниковый лазер
Выходная мощность лазера: < 2 мВт
Рабочее напряжение: ~ 220V ± 15% 50 - 60Hz
Рабочая температура: -10 ~ 40 °C
Влажность воздуха: < 85% RH
Режим работы: непрерывный
Потребление энергии: < 30 Вт
Размеры:
Измерительная головка: 372×360×60 мм
4. Устройство с следующими характеристиками для лазерного диаметромера
1Можно подключить ПЛК, промышленный компьютер.
2. RROFIBUS-DP может быть выделен и MODBUS преобразователь и PLC, IPC Connect.
3. Может быть оборудован пульт дистанционного управления DDC-3, DDC-5, на экструдере и автоматическое управление обратной связью для контроля толерантности, улучшения качества продукта, снижения потребления.
