Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Металл | Цвет: | синий |
|---|---|---|---|
| Тип: | Средство измерения | Резолюция: | 0.001 мм |
| Продолжительность: | в течение 3 дней | Точность измерений: | 0.001 мм |
| Выделить: | датчик диаметра колеса измеряя,измерение диаметра провода,датчик диаметра лазера для провода |
||
Бесконтактный лазерный измеритель диаметра для проволочных труб.
LDM Series Gauge является классической серией продуктов Mercury-Tech, с десятилетиями технологических инноваций и более чем 1000 клиентов используют эти продукты, высокая точность, надежный продукт.В настоящее время это провода, кабели, трубы измерения лучший выбор.
Single Axis Laser Diametre Gauge - это высокоточный инструмент, который использует лазерное сканирование для бесконтактного измерения.
В основном используется в различных проводах, кабелях, производственной линии труб, измерение внешнего диаметра и регулирование скорости экструдера или скорости тяги, для управления целью OD.Может также применяться для наружного диаметра заготовки и измерений размеров.

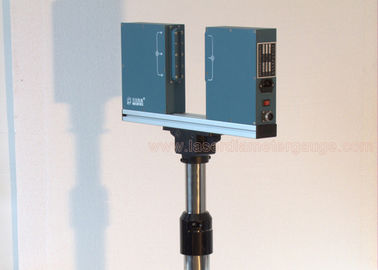

Снимок.Модель LDM-25 или LDM-50
Технические параметры одноосевого лазерного диаметра измерения.
| Модель | LDM-25 | LDM-50 | LDM-100B | LDM-150 | LDM-210 | LDM-380 | |||||
| Диапазон измерений | 0.2-20 мм | 0.2-45 мм | 0.2-95 мм | 0.2-145 мм | 0.2-205 мм | 0.2-375 мм | |||||
| Минимальный размер | 0.2 мм | 0.2 мм | 0.2 мм | 0.2 мм | 0.2 мм | 0.2 мм | |||||
| Максимальный размер | 20 мм | 45 мм | 95 мм | 145 мм | 205 мм | 375 мм | |||||
| Точность | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Резолюция | 0.001 мм | 0.001 мм | 0.001 мм | 0.001 мм | 0.001 мм | 0.001 мм | |||||
| Размер | 48.5х20х8.5см | 48.5х20х8.5см | 62х25х6см | 92х29х9,5 см | 121х36х8,5 см | 45х50х8,5 см(x2) | |||||
| Единицы измерения | мм | мм | мм | мм | мм | мм | |||||
| Сила | ~ 220 В±15%, 50-60 Гц | ||||||||||
| Температура | - 10~40°C | ||||||||||
| Влажность | <85% RH | ||||||||||
|
Главный размеры Серийный ввод/вывод |
Стандартный:Опции RS485:RS232 / USB / Profibus | ||||||||||
| Предварительные настройки | Диаметр, +Тол,-Тол, Установка сигнализации | ||||||||||
| Прозрачное измерение | Вариант | Вариант | Вариант | Вариант | Вариант | Вариант | |||||
| Выход управления | |||||||||||
| Серийный ввод/вывод | RS485 | ||||||||||
| Аналоги Выпуск | 16 бит±Выход 10В постоянного тока | ||||||||||
| Выход реле | 2 вольта свободно (состояние, верхняя толерантность, нижняя толерантность) | ||||||||||

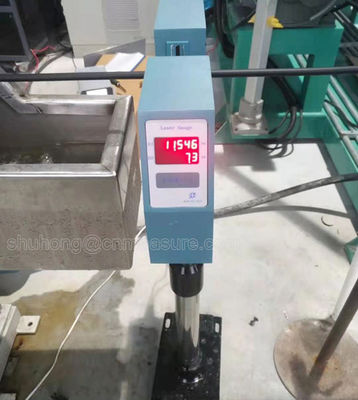

Фотография, модель LDM-100B
Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line surveyОн (то есть ось X и ось Y) одновременно измеряет диаметр в двух направлениях.
Применяется для металлических проводов, стекла, труб, проводов и кабелей и т. д. Диаметр измерения и управления. Двухнаправленное измерение, средний показатель, который может одновременно показать провода,диаметр трубы, круглость.
Технические параметры измерения лазерного диаметра с двумя осями.
| Модель | Диапазон измерений | Резолюция | Точность |
| LDM-25XY | 0.1 - 20 мм | 0.001 | 0.001 мм |
| LDM-50XY | 0.2 - 45 мм | 0.001 | 00,002 мм |
| LDM-60XY | 0.2 - 55 мм | 0.001 | 00,002 мм |
| LDM-100XY | 0.2 - 95 мм | 0.001 | 00,002 мм |

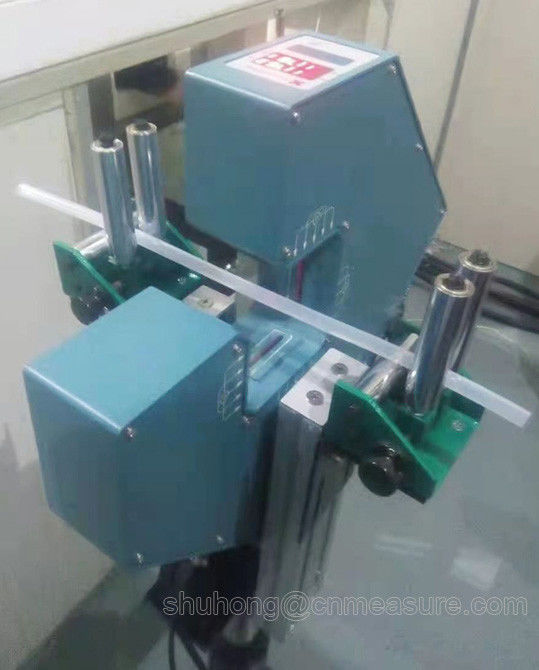

Изображение. LDM-25XY или LDM-50XY
Основные особенности
1 бесконтактное измерение диаметра лазера, высокая скорость, высокая точность и хорошая повторяемость.
2 В режиме реального времени внешний диаметр и округлость отображения, улучшить контроль качества и эффективность производства, уменьшить отходы материалов.
3 Различные цифровые и аналоговые функции управления сигналом для достижения полностью автоматизированного производства.
4 Различные предопределенные функции, номинальное значение, верхнее и нижнее допустимое, предопределенное управление сигнализацией, легкая в эксплуатации.
5 Стандартные порты подключения к данным готовы, совместимое программное обеспечение для удобства разработки анализа данных.

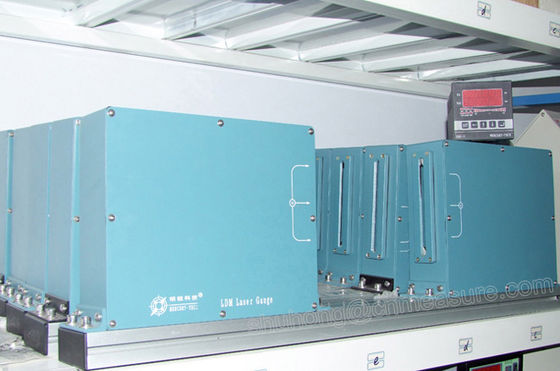

Картина, модель LDM-100XY
Основные характеристики контроллера
1Он используется для дистанционного управления.
2Он может управлять скоростью двигателей постоянного тока, двигателя VVVF (экструдер или трактор).
3Подходит для лабораторного использования.
4Это будет сигнализировать, когда диаметр превысит установленные допустимые пределы.
5С помощью RS485 он может подключаться к PLC промышленности, управляющей компьютером.
6Размеры: 100 мм × 100 мм × 120 мм (модель:DDC-5)
Измеритель лазерного диаметра
Измерение: лазерное сканирование
Лазер: видимый красный полупроводниковый лазер
Выходная мощность лазера: < 2 мВт
Режим работы: непрерывный
Потребление энергии: < 30 Вт
Электронный параметр
Рабочее напряжение: ~ 220V ± 15% 50 - 60Hz
Рабочая температура: -10 ~ 40 °C
Влажность воздуха: < 85% RH
LDM Series Gauge является классической серией продуктов Mercury-Tech, с десятилетиями технологических инноваций и более чем 1000 клиентов используют эти продукты, высокая точность, надежный продукт.В настоящее время это провода, кабели, трубы измерения лучший выбор.
Рисунок. Модель LDM-60XY измерительная головка
