| Точность: | 0.001 мм | Резолюция: | 0.001 мм |
|---|---|---|---|
| Тип: | Средство измерения | Использование: | Автоматическая испытывая машина |
| Номер модели: | CDM03 | Цвет: | Синий |
| Выделить: | измерение диаметра лазера,диаметр датчика провода,инструменты измерения диаметра нити |
||
Приборы для измерения диаметра неконтактных нитей.
Инструмент измерения диаметра нитей является высокоточным оборудованием для обследования, которое использует сканирование CCD для проведения бесконтактного онлайн-обследования.и т.д. с измерением и контролем. может одновременно показать диаметр шелка и волокна, округлость.
1. Технические параметры
| Модель | Диапазон измерений | Дифференцирование | Точность |
| LDM-25 | 0.2-20 мм | 0.001 | ±0,02% × ((численность) ±0,001 мм |
| CDM-03 | 0.01-2 мм | 0.001 | ±0,02% × ((численность) ±0,001 мм |

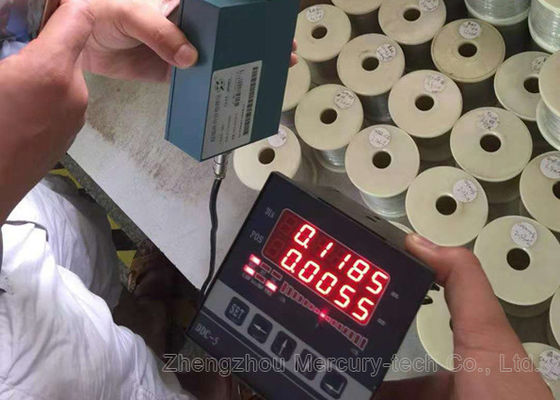

Рисунок 1. Измерение диаметра CDM03
3Показатели эффективности:
Измерение: лазерное сканирование
Лазер: видимый красный полупроводниковый лазер
Выходная мощность лазера: < 2 мВт
Рабочее напряжение: ~ 220V ± 15% 50 - 60Hz
Рабочая температура: -10 ~ 40 °C
Влажность воздуха: < 85% RH
Режим работы: непрерывный
Потребление энергии: < 30 Вт
Размеры:
Измерительная головка: 372×360×60 мм
4Устройство с следующими характеристиками
1Можно подключить ПЛК, промышленный компьютер.
2. RROFIBUS-DP может быть выделен и MODBUS преобразователь и PLC, IPC Connect.
3. Может быть оснащен пультом дистанционного управления DDC-5, на экструдере и автоматическим контролем обратной связи для контроля толерантности, улучшения качества продукта, снижения потребления.
Компактное лазерное измерительное устройство диаметра нити
Краткое введение
LDM1025 Одноосновое устройство с компактным лазерным диаметром является высокоточным устройством, которое использует лазерное сканирование для бесконтактного измерения в режиме онлайн.Он в основном используется для измерения наружного диаметра и регулирования винта экструдера или скорости тяги, чтобы контролировать внешний диаметр.
LDM2025 Устройство с компактным лазерным диаметром двойной оси представляет собой высокоточную установку, которая использует лазерное сканирование для бесконтактного измерения в режиме онлайн.Он (а именно ось X и ось Y) одновременно измеряют диаметр в двух направленияхЭто преодолевает недостаток двунаправленного измерения. Дисплей может одновременно показывать среднее значение диаметра и округлость проволоки и трубы.
Рисунок 2. Измеритель диаметра LDM1025 и LDM2025
Технические параметры:
LDM1025 Одноосевой компактный лазерный диаметр
| Тип | Компактный лазерный диаметр |
| Измерительная головка | LDM1025 |
| Контроллер | DDC-7202 |
| Размер ворот | 25 мм |
| Диапазон измерений | 0.1 мм - 20 мм |
| Min Измеренный размер | 0.1 мм |
| Тип лазера |
Визуальное красное Полупроводниковый лазер 660 мм |
| Точность | ± 0,0005 мм |
| Повторяемость | 0.00015 мм |
| Скорость сбора данных | 1400 раз/сек |
| Максимальная скорость сканирования | 82 м/с |
| Температура | -10 - 50°C |
| Влажность | 35% - 85% |
| Чистая масса | 1.4 кг |
| Размер | 263.5×80×45 мм |
| Тип отображения | 4.3-дюймовый сенсорный экран |
| Единицы измерения | мм или дюйм |
| Регулируемое разрешение |
00,0001 мм - 0,1 мм 0.00001 дюйм - 0.01 дюйм |
| Выход сигнализации | 2 NO или NC терминал |
| Аналоговый выход | +TOL,-Tol Output PIC Output (Пиковый выпуск) Напряжение управления: 16 битов ± 10 В постоянного тока Ток: 0 - 10 мА (для регулировки скорости) |
| Выпуск коммуникаций | RS485 |
| Выходной порт | 2 способа выпуска OC |
| Размер контроллера | 190 × 86 × 270 мм |
| Размер установки | 164 × 82 мм |
| Размер установки панели | 180 × 66 мм |
| Особенности | 1Подключите до четырех наборов одноосевого лазерного диаметра или двухосевого лазерного диаметра или двух лазерных CCD. 2. Функции отображения: многоосевые измерения. +Домаг, -Домаг стоимости и т.д. |
Рисунок 3. Измеритель диаметра LDM1025
Рисунок 4. Измеритель диаметра LDM2025
LDM2025 Двухосная компактная лазерная диаметровая гамма
| Тип | Компактный лазерный диаметр |
| Измерительная головка | LDM2025 |
| Контроллер | DDC-7202 |
| Размер ворот | 25 мм |
| Диапазон измерений | 0.1 мм - 20 мм |
| Min Измеренный размер | 0.1 мм |
| Тип лазера |
Визуальное красное Полупроводниковый лазер 660 мм |
| Точность | ± 0,0005 мм |
| Повторяемость | 0.00015 мм |
| Скорость сбора данных | 800 раз/сек |
| Максимальная скорость сканирования | 82 м/с |
| Температура | -10 - 50°C |
| Влажность | 35% - 85% |
| Чистая масса | 30,0 кг |
| Размер | 187×240×50 мм |
| Тип отображения | 4.3-дюймовый сенсорный экран |
| Единицы измерения | мм или дюйм |
| Регулируемое разрешение |
00,0001 мм - 0,1 мм 0.00001 дюйм - 0.01 дюйм |
| Выход сигнализации | 2 NO или NC терминал |
| Аналоговый выход | +TOL,-Tol Output PIC Output (Пиковый выпуск) Напряжение управления: 16 битов ± 10 В постоянного тока Ток: 0 - 10 мА (для регулировки скорости) |
| Выпуск коммуникаций | RS485 |
| Выходной порт | 2 способа выпуска OC |
| Размер контроллера | 190 × 86 × 270 мм |
| Размер установки | 164 × 82 мм |
| Размер установки панели | 180 × 66 мм |
| Особенности | 1Подключите до четырех наборов одноосевого лазерного диаметра или двухосевого лазерного диаметра или двух лазерных CCD. 2. Функции отображения: многоосевые измерения. +Домаг, -Домаг стоимости и т.д. |
Рисунок 5. Измерение диаметра LDM2025
